Sensor PIR (Passive Infra Red)

By Nand Syaputra - April 18, 2017

Apa itu sensor PIR?
Mungkin bagi yang baru mendengar, terdengar seperti nama buah ya? wkwk itu buah pir.. hehe krik
Oke langsung to the point saja ya..

PIR kepanjangannya adalah Passive InfraRed.

Sensor PIR memungkinkan kita untuk mendeteksi adanya gerakan, digunakan untuk mendeteksi apakah manusia/benda telah bergerak atau keluar dari jangkauan sensor. Sensor PIR kecil, murah, berdaya rendah, mudah digunakan dan tidak mudah rusak. Itu alasan mereka banyak digunakan dalam peralatan rumah dan gadget. Mereka sering disebut sebagai PIR, "Pasif Infrared", "Piroelektrik", atau "Motion IR" sensor.

PIR pada dasarnya terbuat dari sensor piroelektrik (seperti gambar di atas, seperti logam bulat dengan kristal segi empat di tengah), yang dapat mendeteksi tingkat radiasi inframerah. Sensor PIR memancarkan sejumlah radiasi tingkat rendah, dan panas. Sensor dalam pendeteksi gerak sebenarnya terbagi dalam dua bagian untuk mendeteksi gerakan (perubahan). Kedua bagian ini berkabel sehingga mereka dapat berhubungan satu sama lain. Jika salah satu mendeteksi radiasi Infrared dari yang lainnya, maka menghasilkan output yang bernilai High atau Low.

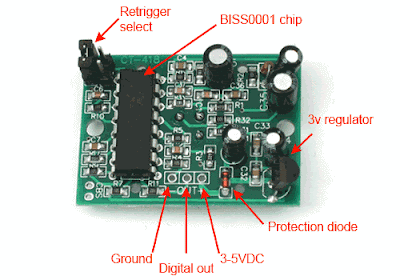

Sensor piroelektrik  dalah sekumpulan pendukung rangkaian, resistor dan kapasitor. Sebagian kecil penghobi sensor menggunakan BISS0001 ("Micro Power PIR Detector IC"), karena harga yang sangat murah. IC ini mengambil output dari sensor dan melakukan pengolahan (proses) kecil dan mengeluarkan (output) berupa pulsa output digital dari sensor analog.

Beberapa statistik dasar

Hampir semua jenis sensor PIR akan memiliki spesifikasi memiliki perbedaan, meskipun semuanya memiliki cara kerja yang sama. Anda dapat cek perbedaan tersebut dalam datasheet.
  • Ukurannya Persegi
  • Output Nilai Digital High nya sebesar 3 Volt saat dipicu pergerakan terdeteksi, dan nilai digital Low saat tak ada gerakan terdeteksi.
  • Jangkauan Sensitivitasnya sampai 20 kaki atau 6 meter
  • Daya yang digunakan 3,3 volt sampai 5 volt

Menurut saya Sensor PIR ini sangat bagus dan simple jika digunakan untuk membuat suatu proyek seperti Alarm Rumah, Lampu Otomatis, dan sebagainya.

Sumber : http://belajar-dasar-pemrograman.blogspot.co.id/2013/04/pengenalan-pir-motion-sensor-sensor.html
